1 產品簡介
節點控製器用於循環檢測所接車位探測器的狀態，並將相關信息上傳到主控製器；同時，接收主控製器車位信息，發布到LED顯示屏，采用RS485、CAN總線混合通訊機製，解決長距離通訊不可靠的問題、網絡節點數擴展問題、分組管理問題等。
2 產品特點
1) 采用國際先進的32位ARM處理器，全工業級設計，保證產品的穩定可靠；

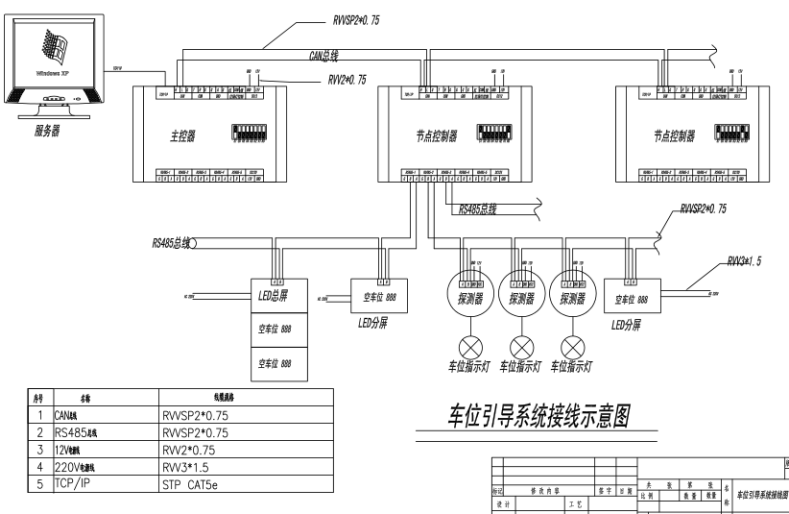

2) 采用CAN、RS485混合組網，組網能力強，數據通訊穩定可靠，傳輸距離遠；

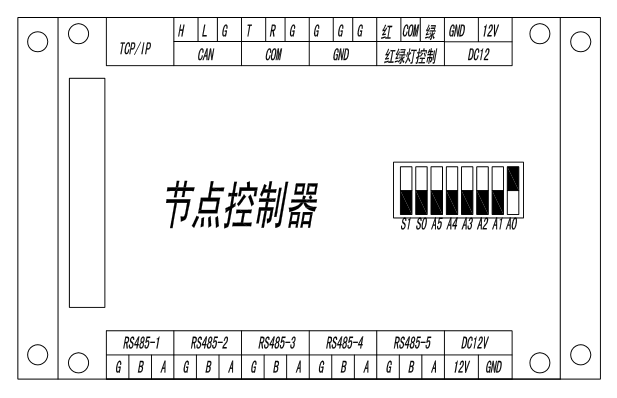

3) 獨立5路RS485接口設計，單路最大可接32個車位探測器或者8個LED模組，容量大，效率高；
4) 設備具有短路、過壓、過載保護功能，防止由於施工中接線錯誤造成對相關設備的電氣損傷；
5) 整體采用工業化設計，經過嚴格的靜電、雷擊及浪湧、群脈衝等測試，有效保證設備可靠使用；
3 技術參數
|
產品型號：
|
DPS-5501
|
工作電壓：
|
DC12V
|
|
工作溫度：
|
-20 ~ +65℃
|
功 耗：
|
12W
|
|

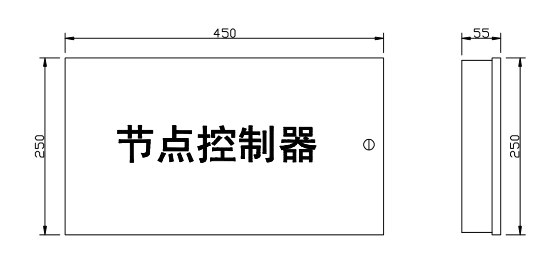

規格尺寸（盒）：
|
250×450×55mm
|
淨 重：
|
3.75Kg
|
|
通訊方式：
|
1路CAN @ 20kbps
5路 RS485 @ 9600bps
|
通訊距離：
|
CAN：≤1000m（RVVSP 1.0*2）
RS485：≤150m
|
|
單路節點容量：
|
32個探測器或8個LED模組
|

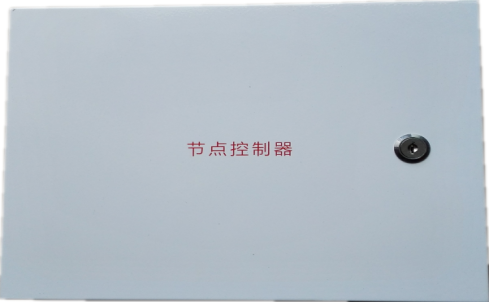

外殼材料：
|
冷鋼烤漆
|
表3.1 節點控製器技術參數表
|
